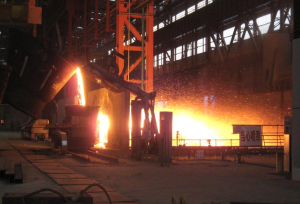

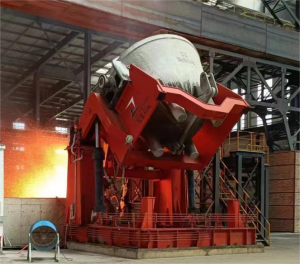

一、鋼渣熱悶法處理技術簡介
鋼渣熱悶法處理主要是利用鋼渣余熱，在有蓋容器內或者坑內加入冷水后使其成為蒸汽，而使鋼渣內的f-CaO等得到充分消解，借助其反應應力使鋼渣粉化，并通過膨脹冷縮達到渣鐵分離的目的。處理后的鋼渣，性能穩定，消除了f-CaO對鋼渣性能的影響，提高鋼渣的綜合利用率。
二、鋼渣熱悶法處理技術特點
熱悶坑處理能力大，處理后的渣料經過水的充分消解，基本無f-CaO，渣料性能穩定，整體處理時間相對較短。

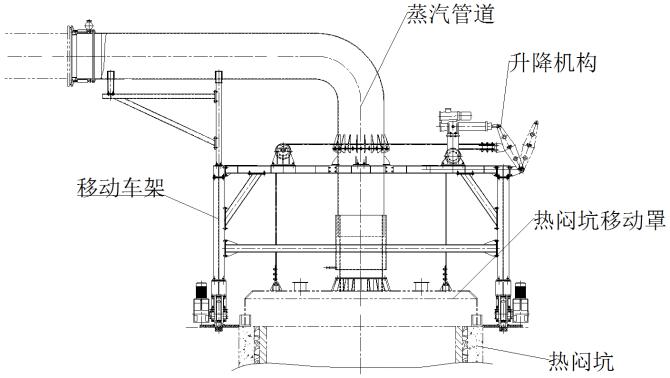

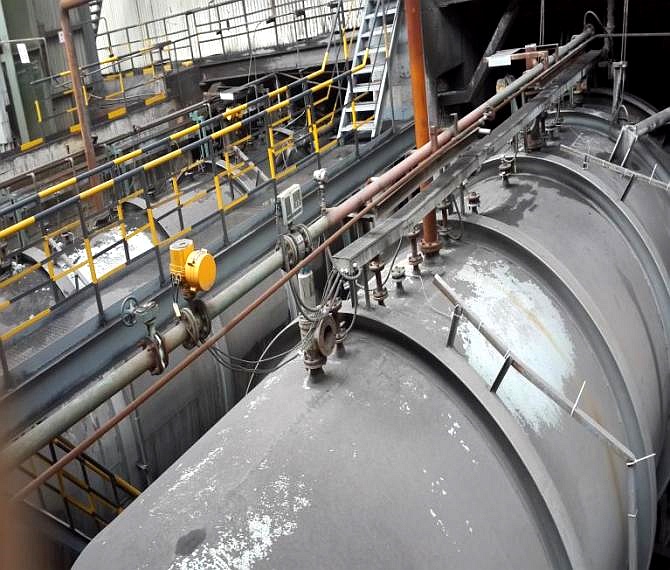

該工藝及設備特點如下：
(1)鋼渣粒度小于30mm的量在90%左右，減少了后道工序的破碎量；
(2)充分消解尾渣中游離的f-CaO，尾渣可用于建材和道路工程；
(3)能有效分離出渣中的渣鋼，提高金屬回收率；
(4)能提高鋼渣粉化率，減少鋼渣綜合利用時破碎量，節省電耗。

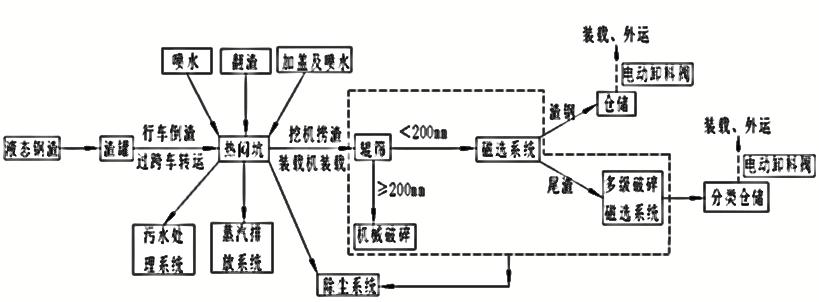

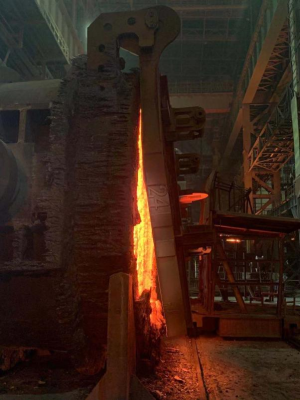

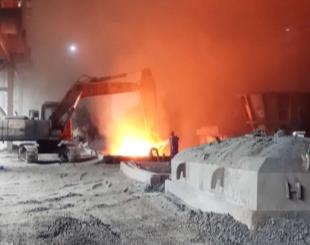

三、鋼渣熱悶法處理工藝流程
